雷電是發生在大氣層中的聲、光、電物理現象,它給人類的生活帶來了
很大的影響。有史以來,雷電便以極大的破壞力造成建筑物倒塌、起火和
人員傷亡。隨著科學技術的發展,大量先進的監控、通信和計算機等微電
子系統日益廣泛地應用于各行各業,而微電子設備的高度集成化,其低工
作電平和小工作電流的特點,使其普遍存在著耐過電壓、過電流的能力差
的致命弱點。雷擊電磁脈沖侵入建筑物內微電子設備是多途徑的,雷電以
傳導耦合和輻射耦合等方式通過電源線、信號線、金屬管道、金屬導線侵
入室內,還可以通過電磁場的形式、靜電感應的形式侵入室內,造成電子
設備的損壞。
現代防雷技術包括建筑物防雷和電氣電子設施安全防護兩大部分,強
調全方位防護、綜合治理、層層設防的原則,把防雷看作是一個系統工程。
國內外防雷科技工作者經過多年的理論研究和大量科學實踐,認為雷電
(包括感應雷和操作過電壓)侵入機房及計算機通信等網絡系統的途徑主
要有四個方面:電源系統引入;信號傳輸通道引入;地電位反擊及因屏蔽
不良而造成的雷擊電磁脈沖的直接影響等。為了確保建(構)筑物主體結
構不受損壞,其內部設備、通信系統、計算機網絡系統穩定可靠運行,保
障人員有安全的工作環境,我們除了裝設良好的避雷針(帶、線、網)外,
還必須在建筑物內的電源系統(所有供電設備、用電設備、備用發電設備)、
通信系統、計算機網絡系統等所有強弱電系統進行可靠有效的防護,在接
閃、分流、均壓、屏蔽、接地、布線等六大方面均作完整的、多層次的防
護。
雷電危害的種類
1.直擊雷的危害
雷電直接擊中建筑物或暴露在空間的各種設備、各種架空金屬線纜(如
電力電纜、通信線路、網絡布線等)。它可能在數微秒之內產生數萬伏乃至
數十萬伏的高壓,產生火花放電,形成巨大的熱能和機械能量,摧毀建筑
物、設備,危及人身安全。
2.雷擊電磁脈沖的危害
2.1 雷電波侵入
雷電雖然未直接擊中建筑物或設備,但擊中與本建筑物或設備相連的
金屬管、線,通過傳導的方式經電阻性耦合將雷電波引入建筑物內,損害
與之相連接的用電設備、通信設備、計算機網絡等,乃至危害人身安全。
2.2 雷擊電磁脈沖干擾
雷擊發生時,由于雷電流迅速變化在其周圍空間產生瞬變的強電磁場,
使附近導體上感應出很高的電動勢,誘發強大的雷擊電磁脈沖,經電磁耦
合或電磁輻射,產生脈沖過電壓和過電流,損壞有關設備。
3.地電位反擊
當設備沒有采取等電位接地措施的情況下,由于各接地系統本身的接
地途徑不同,沖擊接地電阻有差異,以及在泄放雷擊電流時,所通過的雷
擊電流不同,導致地電位升高和不平衡,當地電位差超過設備的抗電強度
時,即引起反擊,損壞設備。
防雷檢測目的
性能良好的防雷裝置是抵御雷災的基礎,而防雷裝置維護和檢測工作是確
保防雷裝置性能良好正常發揮作用的關鍵,所以開展防雷裝置的安全檢測
是十分必要的。
進行防雷裝置安全檢測是檢查已經安裝的防雷裝置或設備結構是否合理,
保護的情況是否符合要求,電氣安全性能是否達標,安全度能否滿足要求
等。若不能符合要求,則應提出相應的整改意見。
另外,行政方面的要求:
1、上海氣象局和上海市住房和城鄉建設管理委員會聯合發文“上海建筑
物防雷管理實施辦法”的通知,第九條、第十條之規定。
2、新建項目驗收資料必須包括:防雷檢測報告,和其他資料一并交質監站。
檢測依據的法律法規和技術標準
1.《中華人民共和國氣象法》
2.《中華人民共和國國務院令》(第 412 號)
3.《上海市實施《中華人民共和國氣象法》辦法》
4.《防雷減災管理辦法》
5.《上海市雷電防護管理辦法》
6.《上海市防雷裝置檢測及維護管理實施細則》等。
7.《建筑物防雷裝置檢測技術規范》(GB/T21431-2008)
8.《防雷裝置安全檢測技術規范》(DB31/T389-2007)
9.《建筑物防雷設計規范》(GB50057-2010)
10.《建筑物電子信息系統防雷設計規范》(GB50343-2004)
11.《建筑物電氣裝置第 5-53 部分第 534 節:過電壓保護電器》
12.《雷電電磁脈沖的防護第一部分:通則》(GB/T19271.1-2003)
13.《民用建筑電氣設計規范》(JGJ/T16-2008)
14.《低壓配電設計規范》(GB50054-2011)
15.《智能建筑設計標準》(GB/T50314-2006)
16. 《電子計算機機房設計規范》(GB50174-2008)等。

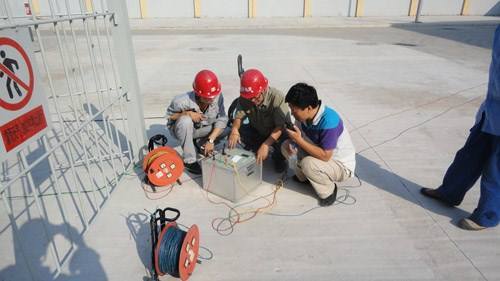

檢測工具

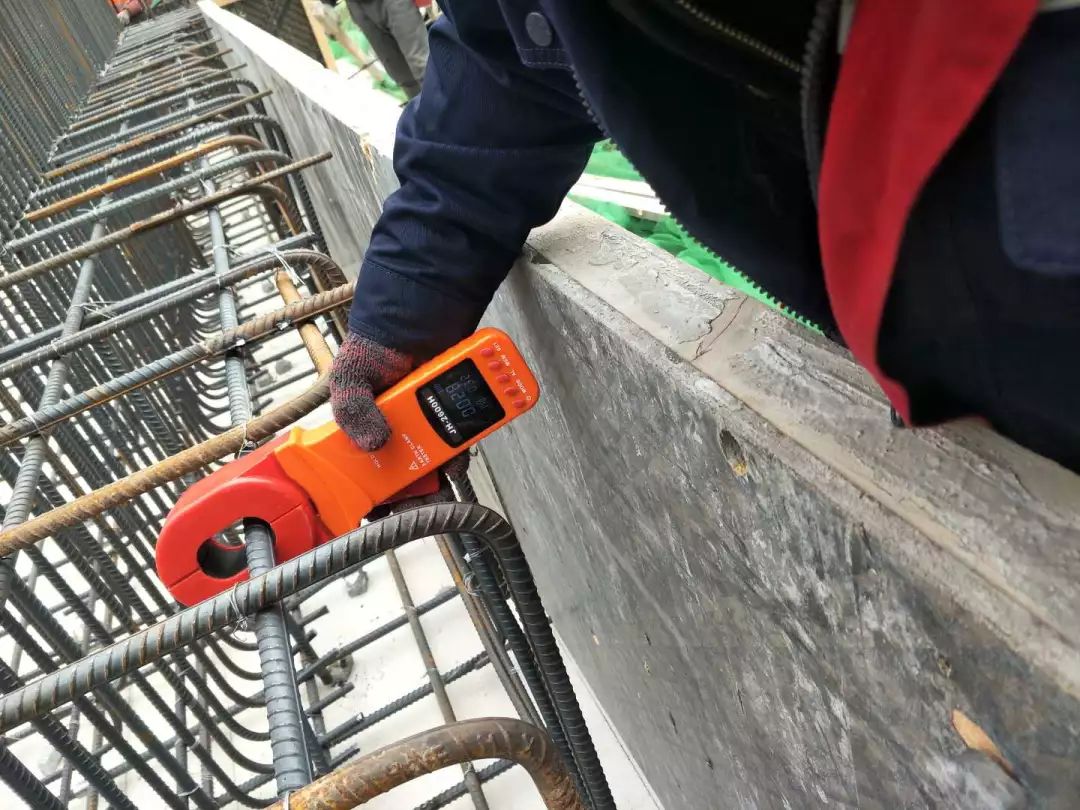

使用經上海市計量測試院鑒定合格的的儀器、儀表,如 4102 接地電阻測
試儀,游標卡尺,卷尺等。
檢測說明
1.檢測時委托方提供建筑防雷接地電氣圖等相關資料。
2.檢測過程中,委托方應派員陪同。
3.檢測過程中,委托方提供進出工作場所的便利。
4.檢測時,我方保證為所有客戶提供科學、公正、準確、滿意的服務。
防雷檢測內容
防雷裝置的質量好壞直接關系到國家的財產和人身安全大事,因此對
防雷裝置檢測結果的評價,只能以檢測數據為依據。防雷裝置檢測均以國
家及各部門有關防雷技術規范、標準為準,檢測內容有防直擊雷、防側擊
雷、防雷電感應、防雷電波入侵、防靜電、等電位連接等防雷裝置的接地
電阻、用材規格、布局、工藝、產品技術參數,檢測方法有外觀檢查和儀
器測量。
防雷裝置檢測項目為建筑物的防雷分類、接閃器、引下線、接地裝置、
防雷區的劃分、電磁屏蔽、等電位連接、工頻接地電阻、布線檢查和電涌
保護器(SPD)的測試。
